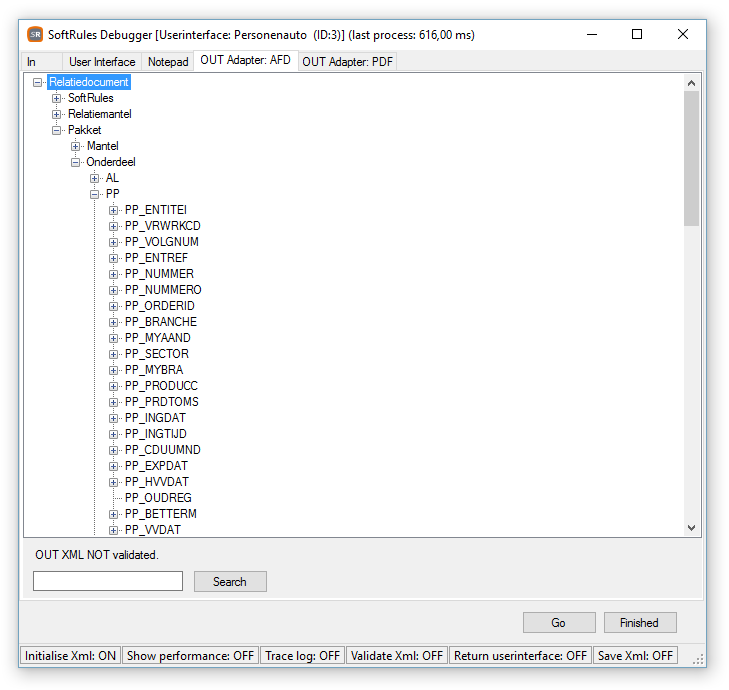

Per actieve Adapter wordt een OUT tabblad getoond.
XML
Ook de OUT tabbladen bevatten een XML gedeelte. Hier is de Output XML op te bekijken. In dit geval is alleen een XML te bekijken die van het schema behorende bij de Configuration is afgeleid. Een eventueel User Interface XML wordt gewoon ververst op het In tabblad.
Tip!
Door met de rechtermuisknop te klikken op de rootnode van het XML document, kunt u het XML document uit- of inklappen met expand en collapse en tevens het XML document opslaan of naar het kladblok kopiëren.
Validation
Onder het XML deel staat of de getoonde XML voldoet aan het schema (XSD) wat is opgegeven in de Configuration. Als validatie niet is aangevinkt, staat er
OUT XML NOT validated.
In het andere geval staat er:
OUT XML (adapter <name>) is valid. 0 messages.
wanneer de XML voldoet aan het schema. En:
OUT XML (adapter <name>) is NOT valid. xx messages.
Met daarachter een hyperlink naar de foutmeldingen.

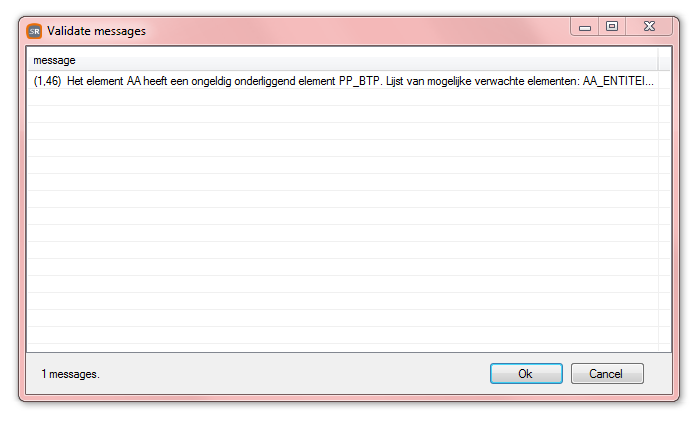

Een klik op deze link levert het volgende scherm:
Met deze informatie is het mogelijk om de Configuratie zodanig aan te passen dat er een geldig XML document ontstaat.
Search
Met de Search functie kan met behulp van XPath worden gezocht in het XML document. Zo levert bijvoorbeeld:
//PP_BTP

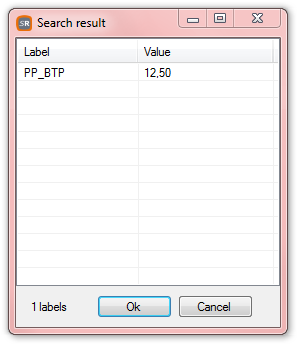

Het volgende scherm op:

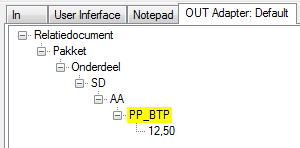

Het Search result scherm kan net als de Debugger en onafhankelijk daarvan open blijven staan. Na dubbelklikken op de regel in de tabel, klapt het XML document open op de juiste plaats. Zo is tevens de fout uit de vorige validatie zichtbaar.
Handige XPath expressies zijn:
//PP_TTOT
Geeft alle waardes van PP_TTOT ongeacht waar deze zich bevinden in het XML document.
//PP[PP_MYAAND="O109"]/PP_TTOT
Geeft de waarde van PP_TTOT van de XML node waarvan het veld PP_MYAAND de waarde O109 bevat.
//Pakket[position()=3]/Onderdeel/PP/PP_TTOT
Geeft de waarde van de PP_TTOT van de eerste PP onder Onderdeel van het Pakket op de 3de positie.
